수도 및 급탕관 소재의 특성 비교
7. 스테인리스 조인트의 안전성 시험
스테인리스 강은 탁월한 내식성으로 음용수의 위생성을 확보할 수 있는 장점 뿐 아니라 배관 재로서 요구되는 높은 강도, 내압성, 열전도도 등 우수한 특성을 가지고 있음에도 용접부위에 서의 부식에 위한 누수 사고의 위험성 등으로 인하여 지금까지는 사용이 기피되어 왔다. 이러한 문제를 해결하기 위하여 용접을 하지 않고 스테인리스 강을 연결할 수 있는 무용접 이음법이 개발되었다.
스테인리스 강관을 무용접 이음법으로 연결하기 위해서는 구리 피팅(fitting)과 최근에 개발된 스테인리스 조인트를 사용할 수 있는데, 구리 피팅을 사용하는 경우에는 구리와 스테인리스 강이 갈바닉 셀을 형성 하여 피팅 부위에서 갈바닉 부식이 발생하기 때문에 스테인리스 강관이 부식되는 문제점이 있다. 이는 특히 스테인리스 강관과 구리 피팅사이의 틈 부위에서 트부식으로 이어져 부식 속도가 가속화되고 누수 사고의 가능성도 높아진다. 스테인리스 조인트를 사용하면 관과 이음부가 같은 재료이므로 갈바닉 부식이 발생하지 않고 따라서 틈부식의 발생도 감소한다.
최근에 개발된 스테인리스 조인트를 이용하여 스테인리스 강관을 난방용 및 급수용 배관재로 사용하는 경 우 누수 사고에 대한 안전성을 시험하기 위해, 여러가지 무용접 이음법으로 스테인리스 강관을 시공하여 냉온수 반복 시험을 수행하였다. 두 가지 환경에 대하여 시험을 수행하였으며, 시험 조건은 그림 11 에 나타내었다.

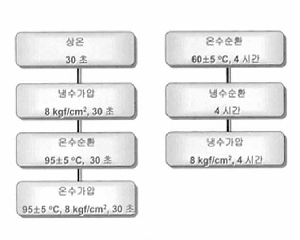

그림11. 냉온수 반복시험 과정
국립시험원에서 S.R. 조인트, E.Q. 조인트, 원 조인트, 홈 조인트를 이용하여 과정 (1)을 10,000 회 반복한 결과 세 시료에서 모두 누수가 일어나지 않았으며, S.R. 조인트, E.Q. 조인트, 원 조인트, 홈 조인트, 메카톱 조인트에 대해 과정 (2)를 20 회 반복한 시험에서도 역시 모든 시료에서 누수가 발생하지 않아 이러한 무용접 이음법으로 스테인리스 강관을 난방 및 급탕관 용 배관재로 시공하여 사용하여도 안전성이 확보될 것으로 판단된다.
그림 12 는 냉온수 반복 시험 장치를 보여준다.
|
